再流焊接的本質就是“加熱”，其工藝的核心即設計溫度曲線與設置爐溫。

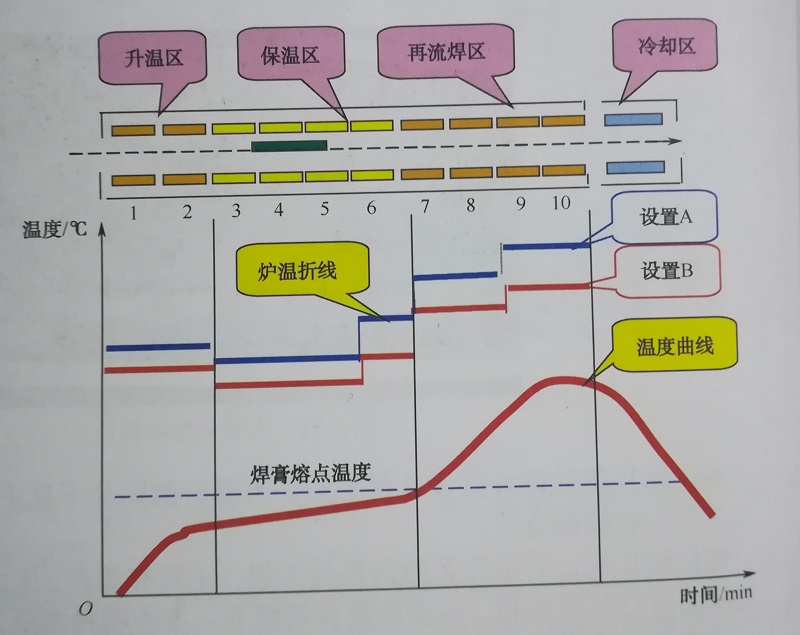

   溫度曲線是指工藝人員根據所要焊接PCBA的代表性封裝及焊膏制定的“溫度-時間”曲線，如圖1所示，也指PCBA上測試點的“溫度-時間”曲線。前者是設計的溫度曲線，后者是實測的溫度曲線。

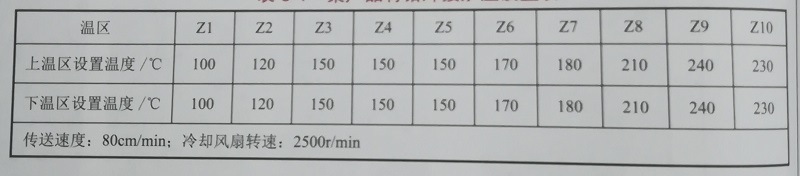

   設置爐溫是指根據設計的溫度曲線工藝要求設定再流焊接爐各溫度的活動。一般要經過“設置—測溫—調整”幾個循環，以使實測溫度曲線與設計溫度曲線的關鍵參數基本一致。設置好后輸出爐溫設置表，以便再生產時調出，見如圖下，有時人們也把再流焊接爐各溫區的設置溫度以圖形的形式表現出來，如圖1所示的“設置A”、設置B折線，我們把它稱為爐溫折線。

對于多品種、小批量的生產模式，大多數企業為了簡化溫度曲線設置的工作量，使用了通用溫度曲線，也就是一些熱特性差不多的板，使用同一個溫度曲線。這時，溫度曲線的測試與設置必須確立測試用的“代表板”以及“代表封裝”，其關鍵是“代表板”的代表性。我們一般把這種代表板稱為測試板。

對于非定線生產的企業，一個產品會(huì )在不同的生產線生產。由于不同品牌爐子的結構不同，需要進行單獨的溫度設置，如圖1中的“設置A”，“設置B”。即使相同的爐子，由于出廠調試存在的誤差，也應該進行單獨的設置。
