1）盡可能將應力敏感元器件布放在遠離PCB裝配時易發生彎曲的地方

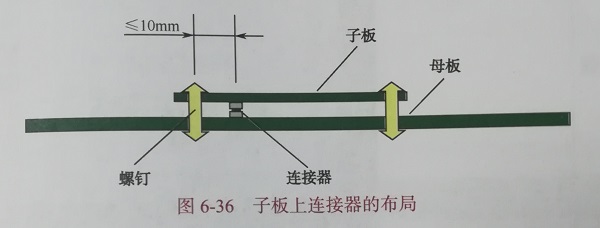

 如為了消除子板裝配時的彎曲變形，盡可能將子板上與母板進行連接的連接器布放在子板邊緣，距離螺釘的距離不要超過10mm，如圖6-36所示。

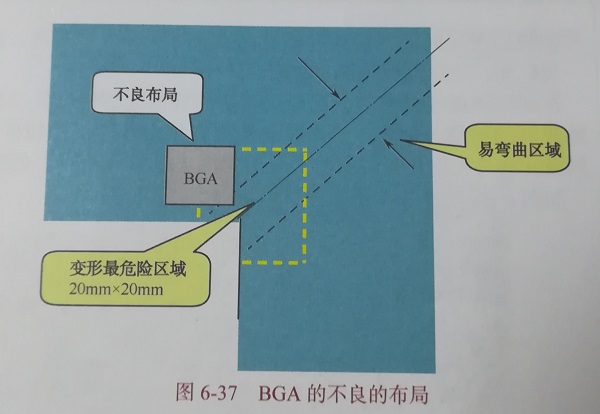

再比如，為了避免BGA焊點應力斷裂，應避免將BGA布局在PCB裝配時容易發生彎曲的地方。如圖6-37所示為BGA的不良設計，在單手拿板時很容易造成其焊點開裂。

2）對大尺寸BGA的四角進行加固

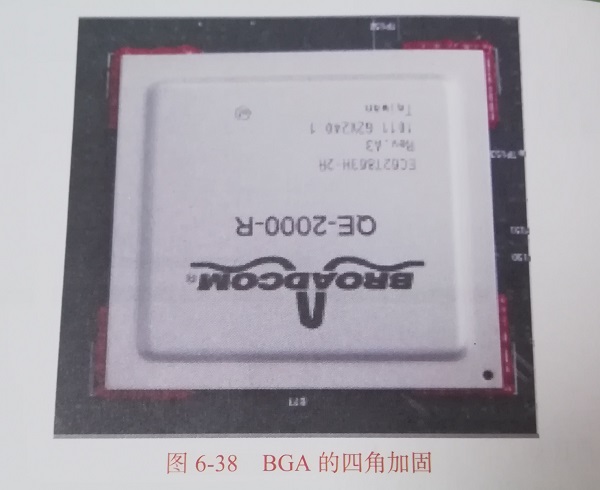

 PCB彎曲時，BGA四角部位的焊點受力最大，最容易發生開裂或斷裂。因此，對BGA四角進行加固，對預防角部焊點的開裂是十分有效的。如圖6-38所示，可采用專門的膠進行加固，也可以采用貼片膠進行加固。這就要求元件布局時留出空間，在工藝文件上注明加固要求與方法。

 這兩點建議，主要是從設計方面考慮的，另外，應改進裝配工藝，減少應力的產生，如避免單手拿板、安裝螺釘使用支撐工裝。因此，組裝可靠性的設計不應僅局限于元器件的布局改進，更主要的是應從減少裝配的應力開始——采用合適的方法與工具，加強人員的培訓，規范操作動作，只有這樣才能解決組裝階段發生的焊點失效問題。
