怎樣快速區分常用的SMT貼片元器件?

返回列表
  • 來源:靖邦
  • 發布日期:2017-04-13 14:46:00
  • 加入收藏
  • 關注:

隨著SMT貼片技術向微型化、高效化發展,各類常用元器件也越來越小。常用的貼片電阻、貼片電感和貼片電容在外形上也就變得難以區分。那么又該如何快速區分常用的SMT貼片元器件呢?下面就由靖邦科技的技術員為您介紹快速區分的方法。

1.      貼片電感和貼片電容的區分:

(1)     看顏色(黑色)——一般黑色都是貼片電感。貼片電容只有勇于精密設備中的貼片鉭電容才是黑色的,其他普通貼片電容基本都不是黑色的。

(2)     看型號標碼——貼片電感以“L”開頭,貼片電容以“C”開頭。從外形是圓形初步判斷應為電感,測量?jì)啥穗娮铻榱泓c(diǎn)幾歐,則為電感。

(3)     檢測——貼片電感一般阻值小,更沒有“充放電”引發的萬用表指針來回偏轉現象。而貼片電容具有充放電現象。

(4)     看內部結構——找來相同的元器件可以剖開元器件看內部結構,具有線圈結構的為貼片電感。

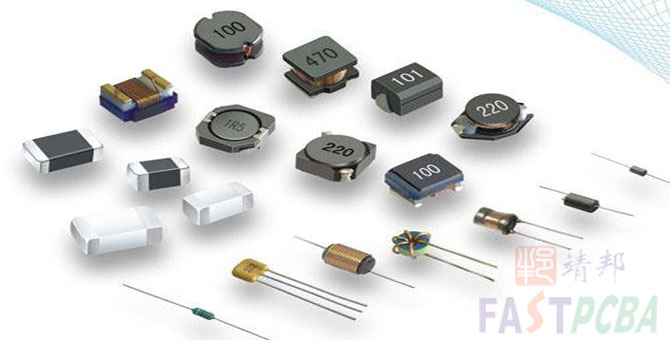

電感器

2.      貼片電感和貼片電阻的區分:

(1)     根據外形判斷——電感的外形有多邊形狀,而電阻基本以長方形為主。當需要區分的元器件外形具有多邊形,特別是圓形時,一般認定為電感。

(2)     測量電阻數值——電感的電阻值比較小,電阻的電阻值相對大些。

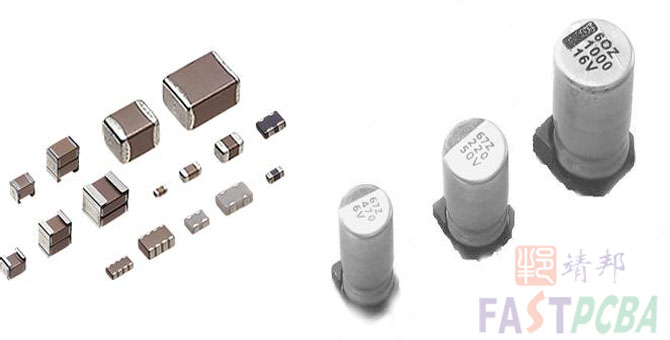

電容器

3.      貼片電容和貼片電阻的區分:

(1)     看顏色——貼片電容多為灰色、青灰色、黃色,通常為比硬紙殼稍淺的黃色。有的貼片電容上沒有印字,主要是其經過高溫燒結而成,導致無法在其表面印字。

(2)     看標志——貼片電容在電路中的符號為“C”,貼片電阻的符號為“R”。

(3)     測量法——一般貼片電容的阻值很大,而貼片電阻相對較小。貼片電容具有充放電現象,而貼片電阻沒有。

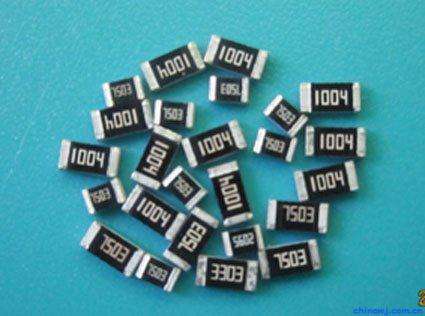

貼片電阻

只要熟悉各種元器件的功能及型號,就能很快的區分各種外形相似的元器件了。在靖邦科技的SMT貼片 生產線上,均采用先進的測量?jì)x器完成對元器件的質量檢測。從源頭杜絕不良元器件流入生產線。做品質,我們是認真的!
