紅外接近探測器板的運行原理？

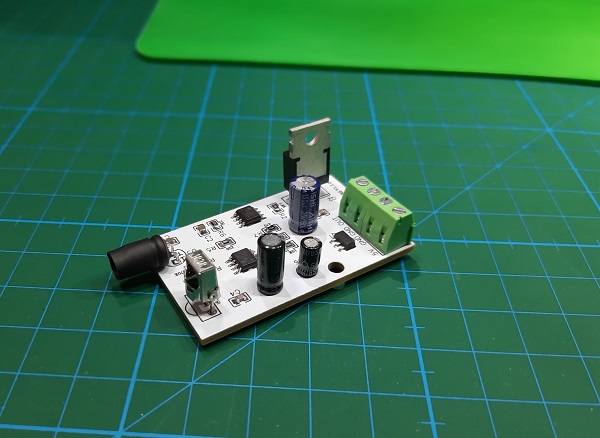

這種紅外接近探測器使用紅外探測器。可用于自動開門器和防盜報警器等各種設備。該電路主要由紅外發射器和紅外接收器組成。當 COVID-19 大流行開始時，我為洗手液設備制作了這個項目。在我建立這個項目之前，我嘗試了許多其他項目都不成功。例如，他們中的一些人是自學的，受太陽的影響。發射器部分由一個在非穩態模式下工作的 555 定時器 IC 組成。astable 的輸出通過電阻器 R5 饋送到紅外 LED，從而限制其工作電流。該電路以 50% 的占空比提供 38 kHz 的頻率輸出，這是紅外檢測器/接收器模塊所必需的。TL1838 紅外接收器以 38 kHz 的連續頻率開啟，占空比為 50%，需要 38k 的突發頻率才能感應。因此，使用了 TL1838 紅外接收器。接收部分包括紅外接收模塊、555單穩態多諧振蕩器和LED指示燈。接收到紅外信號后，555 定時器（單聲道）打開并在接收到紅外信號時保持打開狀態。當信號中斷時，單聲道會(huì )在幾秒鐘后關閉（周期 = 1.1 R4xC6），具體取決于 R4-C6 組合的值。因此，單聲道周期約為 1 秒。發射器和接收器部件都可以安裝在單個面包板或 PCB 上。紅外接收器必須放置在紅外 LED 的后面，以避免由于紅外泄漏而導致的錯誤指示，或者應僅限于熱管馬卡龍。附近移動的物體實際上會(huì )反射紅外 LED 發出的紅外線。紅外接收器的靈敏度角（波瓣）為0-60度，因此當感應到反射的紅外線時，接收器部分的單聲道被觸發。單聲道的輸出可以以任何所需的方式使用。例如，當有人靠近時，它可以通過給繼電器通電來打開燈。隨著人離開并且單脈沖周期結束，燈會(huì )在一段時間后自動關閉。

紅外接收器的靈敏度角（波瓣）為0-60度，因此當感應到反射的紅外線時，接收器部分的單聲道被觸發。單聲道的輸出可以以任何所需的方式使用。例如，當有人靠近時，它可以通過給繼電器通電來打開燈。隨著人離開并且單脈沖周期結束，燈會(huì )在一段時間后自動關閉。紅外接收器的靈敏度角（波瓣）為0-60度，因此當感應到反射的紅外線時，接收器部分的單聲道被觸發。單聲道的輸出可以以任何所需的方式使用。例如，當有人靠近時，它可以通過給繼電器通電來打開燈。隨著人離開并且單脈沖周期結束，燈會(huì )在一段時間后自動關閉。因此，當感應到反射的紅外線時，接收器部分中的單聲道被觸發。單聲道的輸出可以以任何所需的方式使用。例如，當有人靠近時，它可以通過給繼電器通電來打開燈。隨著人離開并且單脈沖周期結束，燈會(huì )在一段時間后自動關閉。

因此，當感應到反射的紅外線時，接收器部分中的單聲道被觸發。單聲道的輸出可以以任何所需的方式使用。例如，當有人靠近時，它可以通過給繼電器通電來打開燈。隨著人離開并且單脈沖周期結束，燈會(huì )在一段時間后自動關閉。當有人靠近時，它可以通過給繼電器通電來打開燈。隨著人離開并且單脈沖周期結束，燈會(huì )在一段時間后自動關閉。
