學習電路設計的最終目的是完成印刷電路板設計，即印刷電路板是電路板設計的最終結果。那么什么是印刷電路板呢？又如何設計印刷電路板呢？下面由smt貼片的技術員來解決這個問題。一個PCB主要是用來創(chuàng )建smt貼片元器件之間的連接，  如電阻、電容、電感、集成芯片及插件之間的連接。

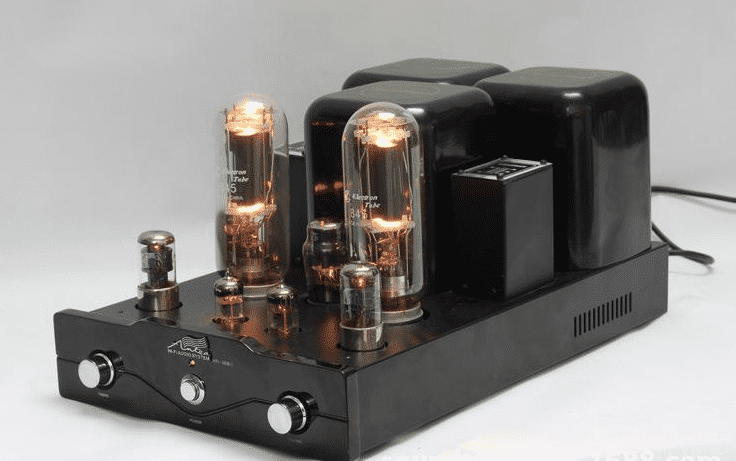

   日常生活中使用的各種功能的電子設備都是由一系列的電子電氣元件相互連接而形成的具有特定功能的設備。在真空電子管時代，電子設備中smt貼片元器件的相互連接主要是通過手工即用導線點對點的焊接來完成的，這種導線一般會(huì )被去掉外面的絕緣，并且被并鍍上錫，以提高其可焊性。每一個分立元件以及一些電氣與機械部件都是通過手工安裝的，這種電子設備都比較大，而且笨拙，如圖1所示，所以它們不適用于那些要求苛刻的設備中，航空飛行器、身體保健設備和家用應急裝置，于是人們迫切需要設計出更加小的、緊湊的的電子設備。

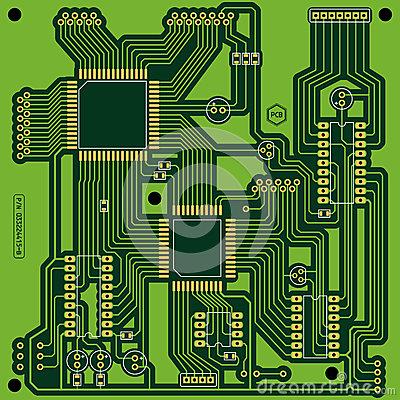

   一些自然進化在一些領城發生著，更小的smt貼片元件的生產制作技術的成熟使得一些規模設計變得普及，因為它的替換簡單，大大縮短了電子設備在發生放障后的維修時間。這種在電子設備設計中對小型化、微整化電路的應用，催生了都件內部連線的新技術-----這就是現在眾所周知的印制電路板(PCB, Printed Circuit Board), 這種PCB板不僅能提供用于元器件組裝的物理結構以及用于固定電子元件，而且還能提供元器件之間的電氣互聯，如圖2所示。
