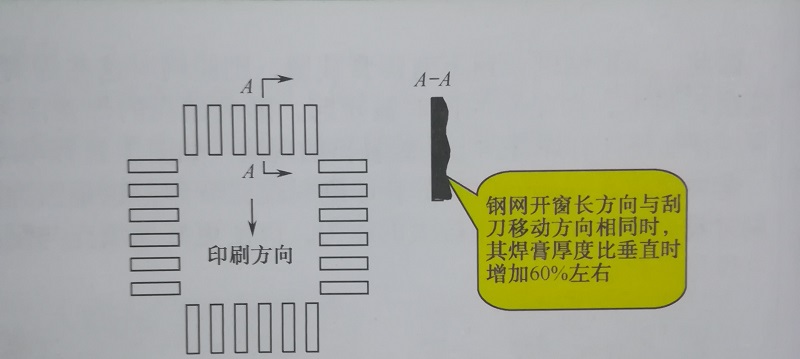

刮刀移動相對于鋼網開窗的方向也影響焊膏的沉積率（有填充率和轉移率共同作用的實際焊膏量）。一般而言，與刮刀移動方向平行的焊盤上的焊膏沉積量會(huì )比較多，且表面呈波浪式的不平形態（壓力釋放的結果）；而與刮刀移動方向垂直的焊盤沉積量比較少，且比較寬（這與印刷速度有關），如圖所示。

  此現象說明，鋼網開窗圖形對填充率有影響，單個開窗內已經刮平的焊膏圖形會(huì )受到后續繼續填充的影響，不完全保持“刮平”狀態，有可能被劑而鼓起，這點如同界面金屬的偶合現象。

  PCB的支撐，是焊膏印刷最重要的調試內容。

  PCB缺乏有效的支撐或支撐不合理，將導致焊膏增厚，這對于精細間距元器件的焊接將是致命的。

  PCB支撐要達到的目標是鋼網在刮刀壓力作用下能夠緊貼PCB表面。

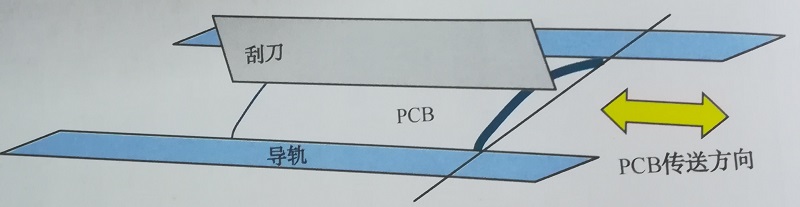

  一般經驗是將PCB支撐為在寬度方向略微向上變形的狀態，如圖所示，這樣能夠保證PCB與刮刀接觸的地方平行。

  擦網的目的是保持印刷圖形完整。

  隨著印刷次數的增加，鋼網底部會(huì )黏附焊膏，不僅影響鋼網與PCB的緊密接觸，還會(huì )堵塞孔口，影響漏印。目前全自動印刷機都具備自動擦網功能，可進行濕擦、干擦、真空擦及其組合擦，如“濕擦+真空擦+干擦”或“濕擦+干擦+真空擦”。為了徹底清除孔口周?chē)呀?jīng)結成硬痂的焊膏，一般在印刷30~50次后增加一道人工清除工藝。

  這里需要了解一點，鋼網孔壁粗糙度對擦網后印刷結果影響不同?？妆诖植?，容易吸附焊膏中的焊劑，會(huì )提高孔壁處焊膏的黏度，影響焊膏的轉移。對于孔壁粗糙的鋼網，濕擦后鋼網孔口比較干凈，但往往首塊PCB印刷會(huì )少錫，干擦反而不會(huì )少錫，這一現象并非擦網方式所導致，而是鋼網孔壁粗糙所導致的。如果采用FG鋼網（細晶粒鋼網）則不會(huì )有此現象。

  印刷的對象是焊膏，了解其物理性能對正確的使用焊膏非常重要。

  焊膏是一種具有觸變性的假塑性流體，當有恒定剪切應力或拉伸應力作用時，焊膏的黏度隨時間的延長而減少，隨應力的增加而降低。簡單地講，就是有剪切應力作用時（如刮刀刮動焊膏）焊膏變稀，沒有剪切應力作用時則變稠。焊膏的這一特性對于印刷是非常有意義的，印刷時，它的黏度降低，可以順利地實現填充與轉移；一旦印刷完成，焊膏又能保持需要的形狀而不塌落。

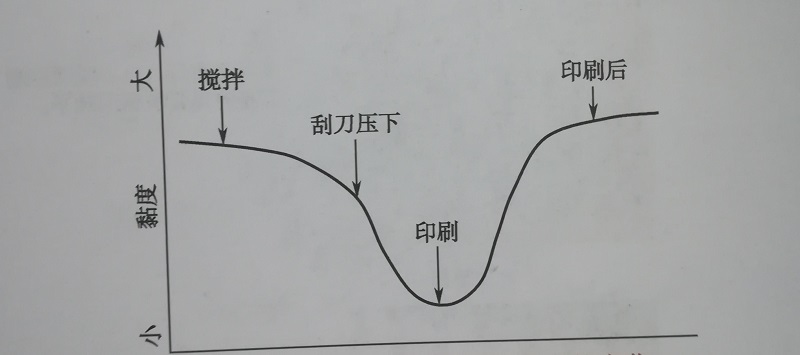

  焊膏黏度在印刷過程中變化如圖所示。

  焊膏黏度與溶劑沸點對焊膏的轉移率影響很大，如圖所示。

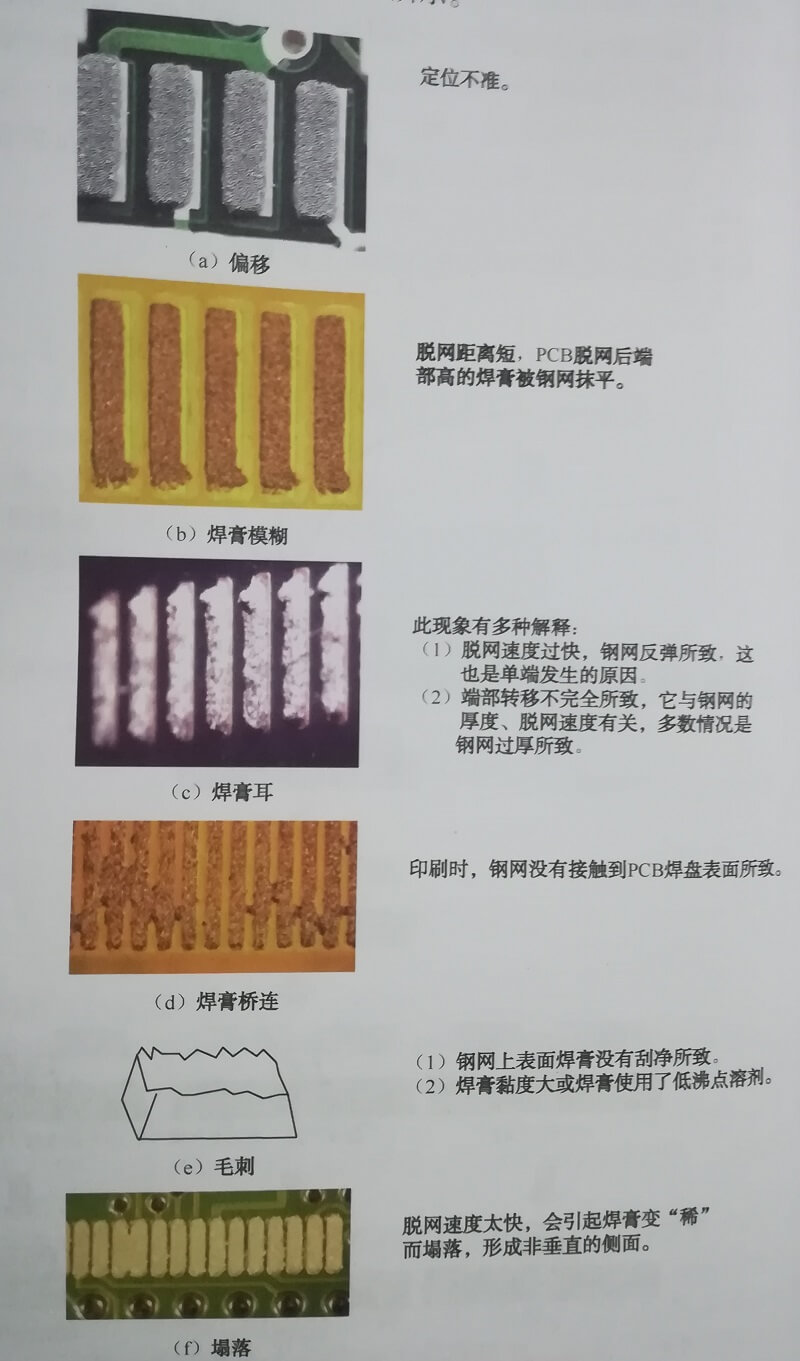

  常見焊膏印刷不良圖形如圖所示。

  前面詳細介紹了印刷工藝的原理，這些知識非常重要，也是必須掌握的基本知識。必須意識到，討論這些因素時假定設備、鋼網、刮刀、焊膏等都是正常的，也就是無問題的。事實上，這樣的假設是不存在的，因此實際生產中所出現的印刷問題成因是多方面的、復雜的。

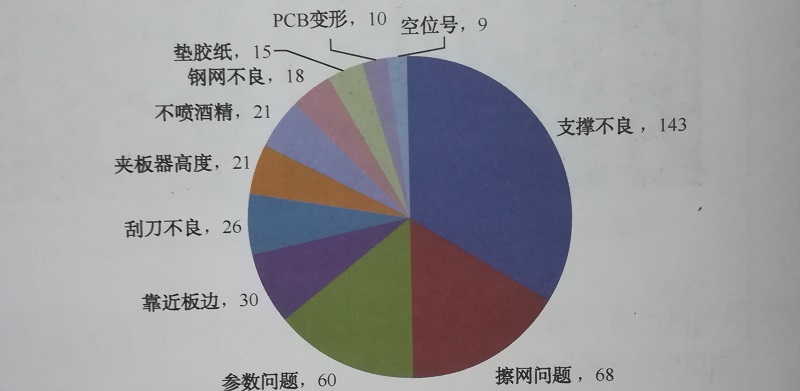

   圖所示為某公司統計的影響焊膏橋連的主要原因及發生次數，可以看到,“參數問題”只是造成印刷橋連的第三位因素，有很多原因屬于設備、刮刀‘鋼網等異常。

1）  印刷支撐

印刷支撐是印刷工藝控制最主要的因素之一。無支撐或支撐不起作用等情況都會(huì )使PCB與鋼網之間產生間隙，最終導致焊膏過厚，直接的表現就是焊膏圖形拉尖。這是精細間距元器件橋連的主要原因之一。

2）  擦網

 對于精細間距元器件，焊盤圖形一般都比較小，開窗的面積比往往接近甚至小于0.66。如果擦網不合適，往往會(huì )堵孔。擦網不干凈常見的原因有擦網裝置高度設置不適合，沒有接觸到鋼網；酒精噴涂太多或不噴酒精；機器故障，不執行擦網動作。這些看似不應該發生的問題往往發生的問題往往發生的概率很高。從這點可以看到，工藝是一個復雜的系統工程技術問題。

 為什么酒精噴涂太多，會(huì )有問題？這點往往多數人不注意。其實，焊膏本身具有一定的潤滑作用，如果把開窗的四壁都清洗干凈，那么焊膏的沉積就會(huì )不良，這也是為什么焊膏印刷的首塊往往會(huì )少錫的原因，也是前面提到的應該慎用濕錫功能的原因。

3）  鋼網變形

 通信產品板，屬于“寬”的大小元器件混裝的應用組件，往往需要使用階梯鋼網，而階梯鋼網最容易出現的問題就是局部鼓起來或者說變形。這個變形也是引起焊膏厚度變化的重要因素。

4）  其他

  元器件布局等其他因素，也是影響焊膏印刷厚度的重要因素，在此不再一一介紹。

案例：PCB加工質量對焊膏印刷影響

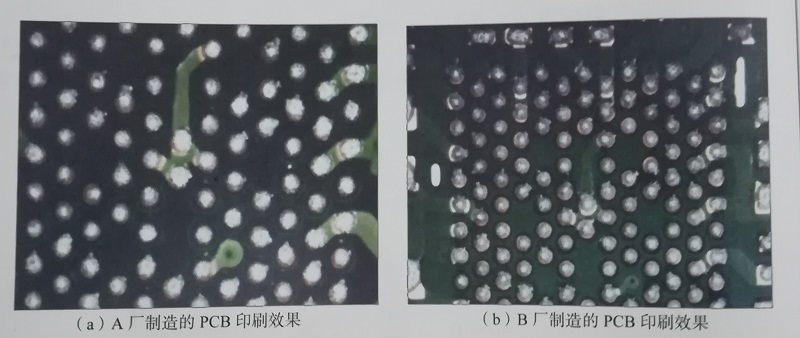

   某公司在生產同一產品時，發現來自?xún)蓚€(gè)不同板廠生產的PCB焊膏印刷效果不一樣，A廠的PCB焊膏印刷圖形正常，而B廠的則拉尖，如圖所示。

分析：

用同一生產線、鋼網及參數，分別對       A、B廠的PCB進行印刷，然后分析印刷圖形差異的原因。

   0.4mm間距的CSP，一般焊盤直經設計0.25mm。若采用0.1mm厚鋼網印刷，則鋼網開口面積比為0.625，小于公認的最小面積比0.66，容易引起堵孔現象。

   對比兩種PCB的加工質量，發現出現印刷拉尖的PCB往往阻焊開窗偏位，如圖所示。

   之所以出現此情況，是阻焊開窗偏位間隙比較窄的地方抬高來鋼網，使焊盤其他部分與鋼網之間形成間隙的結果。

   此案例說明，PCB的制造質量影響鋼網的擦拭頻率與焊膏印刷圖形的質量。因此，對于布局有精細間距元器件的PCB，阻焊的偏位比厚度控制也許更有意義！
