PCB/PCBA測試架的原理與用途

                 在PCBA加工的過程中常會(huì )用到兩類的測試架，一種是pcb測試架，另一個是是PCBA的測試架，經常有客戶會(huì )把這樣種弄混，有的客戶還會(huì )不知道這些測試架是用來干什么的，下面就由靖邦電子為大家介紹一下這2種測試架的原理和用途。

        測試架的原理：PCB的測試架跟PCBA測試架的原理都很簡單，兩個都是通過金屬探針去連接PCB板上的焊盤和測試點，在PCB板通電的情況下，獲取測試電路的電壓值和電流值等典型數值跟現象，通過得到的參數來檢驗產品是否合格。

        PCB的測試架都是根據客戶要求來定制的，根據需要生產PCB板的尺寸，焊點的位置來決定。它主要采用的是環氧板、金屬探針、導線和檢測接口組成的。

主要用對電路板的線路通斷進行檢測，從來確保產品不不出現不良的現象，短路斷路和開路等等 。

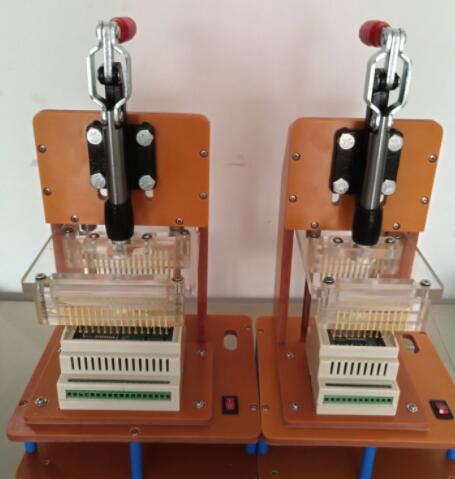

        PCBA板測試架是專板專用的，根據生產的pcb板尺寸測試點位置和各種外接儀表、接口還有附件電路板來組成的，常用的材質是亞克力、電木等來制作主體的框架的，配箅了一些觸用的頂針跟導線鏈接，就形了一個簡單的測試架。

PCBA測試架是SMT生產中必不可少的一個檢測工具，它主要可以對生產好的電路板進行測試，通過檢測出來的信號圖片和聲音溫度等來判定這個板子是否是良品。

        PCBA加工中測試架質量的好壞關系到產品測試的效率跟直通率，測試的經常操作，所以在做測試架的時候一定要選好的質量從而達到生產要求。
