原理圖是smt設計的開始，它定義了在pcba焊板上之間的電氣連接，因此在smt封裝錢，工廠要求客戶提供技術文件來進行生產，原理圖smt設計的工作將直接影響生產工作。其中smt原理圖的設計要求如下：

準確性：在原理圖上一定要有準確的電氣連接，否側會(huì )造成后續工作的錯誤，原理圖錯誤、電氣連接不正確、元器件封裝不正確或者沒有封裝都不可能成功地設計印制板。

層次性：設計層次性原理圖時，準確性不是唯一的要求。需要掌握設計的層次，根據電路需求選擇設計方法。

美觀：?jiǎn)螐堅韴D應該布局合理、清楚易讀。除此之外，在原理圖還應該有適當的注釋?zhuān)奖阍O計者對原理圖的閱讀。

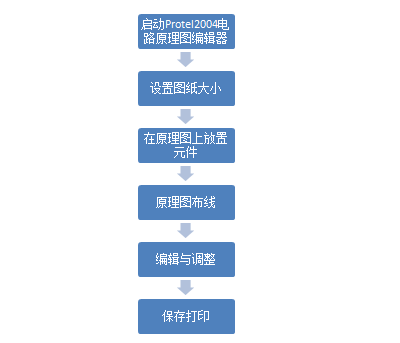

原理圖的設計時較為復雜，一般的設計過程可以按照如圖1所示的設計流程進行設計。

(1)在項目文件中新建原理圖文件。

(2)設置原理圖圖紙及相關信息。原理圖圖紙是原理圖繪制的工作平臺，所有的工作都是在圖紙上進行的，為原理圖選擇合適的原理圖圖紙并對其進行合理的設置將使得設計更加美觀。

(3)裝載所需要的元件符號庫。在原理圖設計中使用的是元件符號，因此需要在設計前導人所有需要的元件符號，在Protel 2004中使用元件庫來管理所有的元件符號，因此需要載入元件符號庫，如果Protel 2004中沒有所繪制圖紙需要的元件，則需要自己建立元器件符號庫，并加載自己繪制的元件符號庫。

(4) 放置元件符號。元件符號將按照設計原理放置在原理圖圖紙上，在元件放置過程中另外的一個重要工作就是設置元件屬性，尤其是元件的標號和封裝屬性，該項屬性將作為網絡(luò )報表的一部分導人 PCB設計中，如果沒有標號或沒有封裝將不可能完成PCB的設計。

(5)調整原理圖中的元件布局。由于在放置元件的過程中，元件并不是次放置到位，有可能元件的位置擺放不當的話，會(huì )給連線帶來很大的不便，因此需要對元件進行布局調整，以方便連接導線和使原理圖布局美觀。

(6)對原理圖進行連線。該步驟的主要目的是為元件建立電氣連接，在建立連接的過程中可以使用導線和總線，也可以使用網絡(luò )標號，在建立跨原理圖電氣連接時將使用端口。該步驟引人的網絡(luò )信息將作為網絡(luò )報表的一部分導人PCB設計中，在完成連線工作后，原理圖設計的主要工作已經完成，所有PCB設計需要的信息已經完備，此時即可生成網絡(luò )報表，準備PCB設計。

 (7)檢查原理圖錯誤并修改。在完成原理圖繪制后，Protel 2004引人了自動的ERC檢測功能幫助設計者檢查原理圖。

 (8)注釋原理圖。

 (9)保存并打印輸出原理.

以上的流程是為單張原理圖繪制準備的，在層次化的原理圖設計中將采用更加復雜的流程，但是層次原理圖中的單張原理圖繪制仍將大體采用這個流程。
