(5)設定各個smt貼片焊接溫區的溫度。顯示溫度只是代表區內熱電偶的溫度，熱電偶越靠近加熱源，顯示的溫度將相對越比區間溫度較高:熱電偶越靠近PCB的直接通道，顯示的溫度將越能反應區間溫度。因此設定各溫區溫度前首先應向smt回流焊制造商咨詢了解清楚顯示溫度和實際溫度之間的關系。

(6)啟動機器，爐子穩定后(即所有實際顯示溫度等同于設定溫度時)開始做曲線。將連接熱電偶和溫度曲線測試儀的貼片加工電路板放人傳送帶，觸發測溫儀開始記錄數據。為了方便，有些測溫儀包括觸發功能，在一個相對低的溫度自動啟動測溫儀，典型的啟動溫度可比人體溫度37℃稍微高一點。例如，38℃的自動觸發器，允許測溫儀幾乎在SMT電路板剛放人傳送帶進入爐內時開始工作，不至于熱電偶在人手上處理時產生誤觸發。

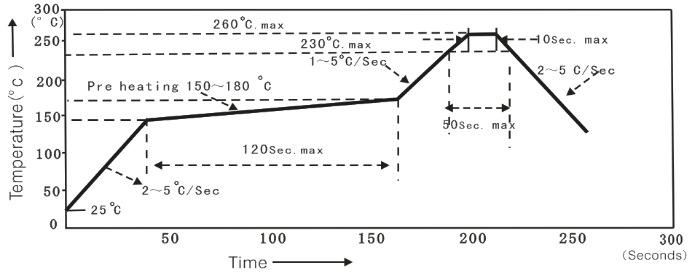

(7)最初的溫度曲線圖產生之后，和焊膏供應商推薦的曲線及設定曲線進行比較。

在評價溫度曲線是否合適時，首先必須明確一個原則，絕不能孤立地根據曲線關鍵參數來評價，必須一同考慮曲線的形狀、所焊接的元件封裝以及使用的工藝(有鉛無鉛)

a.與爐子的設定溫度聯系起來進行評價。因為，設定溫度與焊接峰值溫度的差，決定元件和smt貼片加工電路板的變形與焊接應力，這通常比升溫速率或冷卻速率更好判斷。

b.與元件封裝聯系起來進行評價，特別是與BGA的結構聯系起來評價。因為不同封裝的BGA，其熱容量大小相差很大，熱變形過程也不同。

c.與工藝聯系起來看。例如，采用的是有鉛還是無鉛工藝，是Im-Sn還是噴錫，不同的工藝條件，對smt貼片回流焊爐的溫度曲線的要求是不同的。

一般而言，一個比較好的溫度曲線設定應該具備以下條件。

1、smt電路板上最大熱容量處與最小熱容量處在預熱結東時溫度匯交，也就是整板溫度達到熱平衡。

2、整板上最高峰值溫度滿足元件耐熱要求，最低峰值溫度符合焊點形成要求。

3、焊膏熔點上下20℃范田內升溫速度小于1.5℃s。

4、BGA封裝體上最高溫度與最低溫度差小于5℃，絕對不允許超過7℃。注意，有些廠家聲稱小于2℃，這往往意味著測點的固定存在問題，已經淹沒了溫差的實際情況。

5、設定溫度與實際峰值溫度差原則上控制在35℃以?xún)?，否則像BGA類元件，其本身的溫差太大。

使最后的曲線圖盡可能地與所希望的圖形相吻合后，把爐子的參數記錄或儲存起來以備后用

6、回流焊實例:解析

(1)焊接前的準備。

①焊接前，要檢查電源開關和UPS電源開關是否處在關閉位置。

②熟悉產品的工藝要求。

③根據選用焊膏與表面組裝板的厚度、尺寸、組裝密度、元器件等具體情況，結合焊接理論，設置合理的再流焊溫度曲線。
