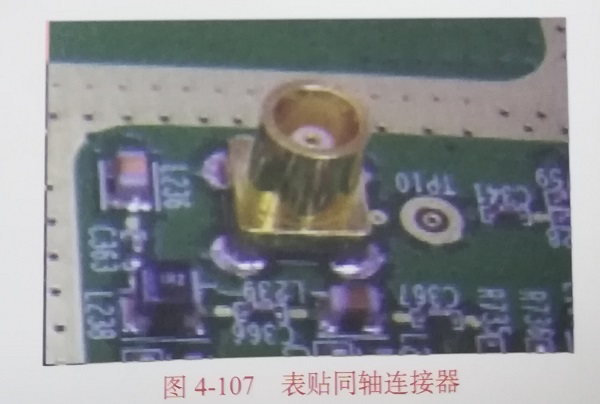

表貼同軸連接器，如圖4-107所示，焊點的強度取決于焊盤設計是否已經有鋼網開窗。

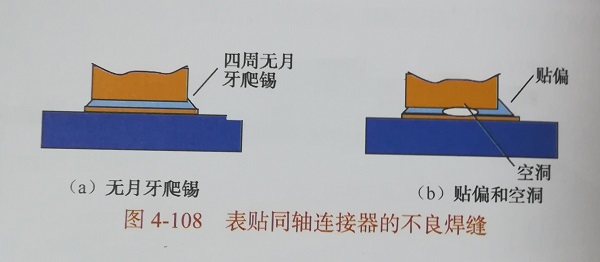

  表貼同軸連接器，由于經常插拔，如果焊點強度不夠，很容易斷開。原因很簡單，就是因為焊縫強度不夠——焊縫的爬錫高度不夠、焊縫中空洞比較多、貼偏等造成的，如圖4-108所示。

   要取得良好的焊縫質量，第一，焊盤必須設計大些，比如，每邊大0.25mm,以便形成月牙形焊縫；第二，鋼網開窗建議設計成比焊盤尺寸大且兩窗式，以便側面有一定的爬高和焊劑揮發留出通道，減少底部空洞，如圖4-109所示；第三，必須貼正，保證銅柱四周均形成月牙爬錫，這樣可以使焊縫強度提高3-4倍，如圖4-110所示。
