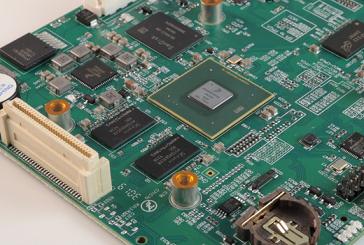

在PCBA生產中，為了保證焊點的準確性與合格，必須要求錫與基板形成共結晶焊點，讓錫成為基層的一部分，下面靖邦電子與大家淺談合格焊點的要求。

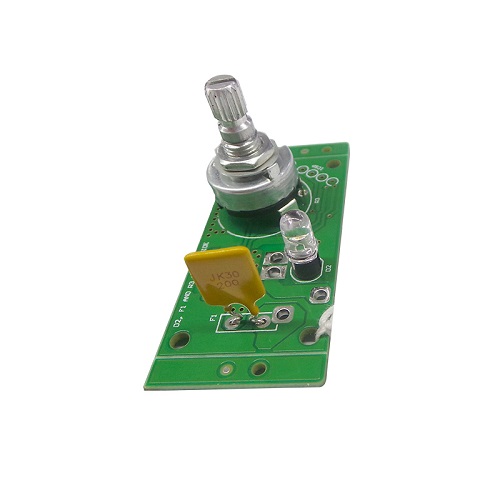

①在PCB焊接面上出現的焊點應為實心平頂的錐體；橫切面的兩外圓應呈現新月形的均勻弧狀；通孔中的填錫應將零件均勻完整地包裹住。

②焊點底部面積應與板子上的焊盤一致。

③焊點的錫柱爬升高度大約為零件腳在電路板面突出的3/4，其最大高度不可超過圓形焊盤直徑的一半或80％（否則容易造成短路）。

④錫量的多少應以填滿焊盤邊緣及零件腳為宜，而焊接接觸角度應趨近于零，接觸角度越小越好，表示有良好的沾錫性。

⑤錫面應呈現光澤性，表面應平滑、均勻。

⑥對貫穿孔的pcb而言，焊錫應自焊錫面爬進孔中升至孔高度的1/3～1/2的位置。

滿足以上六個條件的焊點即被稱為合格焊點，如需了解更多行業資訊請關注我們哦！
