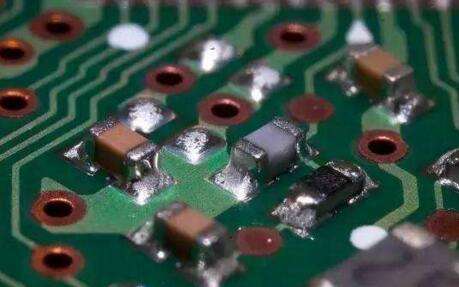

錫珠是再流焊中經(jīng)常碰到的焊接缺陷，多發(fā)生在焊接過(guò)程中的急速加熱過(guò)程中；或預熱區溫度過(guò)低，突然進(jìn)入焊接區，也容易產(chǎn)生錫珠?，F將錫珠產(chǎn)生的常見(jiàn)原因具體總結如下。

（1）再流溫度曲線(xiàn)設置不當。首先，如果預熱不充分，沒(méi)有達到溫度或時(shí)間要求，焊劑不僅活性較低，而且揮發(fā)很少，不僅不能去除焊盤(pán)和焊料顆粒表面的氧化膜，而且不能焊膏粉末中上升到焊料表面，無(wú)法改善液態(tài)的潤濕性，易產(chǎn)生錫珠。其解決方法是：使預熱溫度在120～150℃的時(shí)間適當延長(cháng)。其次，如果預熱區溫度上升速度過(guò)快，達到平頂溫度的時(shí)間過(guò)短，導致焊膏內部的水分、溶劑未完全揮發(fā)出來(lái)，到達再流焊溫區時(shí)，即可能引起水分、溶劑沸騰，濺出錫珠。因此，應注意升溫速率，預熱焊料的潤濕性受到影響，易產(chǎn)生錫珠。隨著(zhù)溫度的升高，液態(tài)焊料的潤濕性將得到明顯改善，從而減少錫珠的產(chǎn)生。但再流焊溫度太高，就會(huì )損傷元器件、印制板和焊盤(pán)，所以要選擇適當的焊接溫度，使焊料具有較好的潤濕性。

（2）焊劑未能發(fā)揮作用。焊劑的作用是清除焊盤(pán)和焊料顆粒表面的氧化膜，從而改善液態(tài)焊料與焊盤(pán)、元器件引腳（焊端）之間的潤濕性。如果在涂敷焊膏之后，放置時(shí)間過(guò)長(cháng)，焊劑容易揮發(fā)，就失去了焊劑的脫氧作用，液態(tài)焊料潤濕性變差，再流焊時(shí)必然會(huì )產(chǎn)生錫珠。其解決辦法是：選用工作壽命超過(guò)4h的焊膏，或盡量縮短放置時(shí)間。

（3）模板的開(kāi)孔過(guò)大或變形嚴重。如果總在同一位置上出現錫珠，就有必要檢查金屬板的設計結構了。模板開(kāi)口尺寸精度達不到要求，對于焊盤(pán)偏大，以及表面材質(zhì)較軟（如銅模板），將會(huì )造成漏印焊膏的外形輪廓不清晰，互相橋連，這種情況多出現在細間距器件的焊盤(pán)漏印中，再流焊后必然造成引腳間大量錫珠的產(chǎn)生。其解決辦法是：應針對焊盤(pán)圖形的不同形狀和中心距，選擇適宜的模板材料及模板制作工藝來(lái)保證焊膏的印制質(zhì)量，縮小模板的開(kāi)孔尺寸，嚴格控制模板制作工藝，或改用激光切割加電拋光的方法制作模板。

（4）貼片時(shí)放置壓力過(guò)大。過(guò)大的放置壓力可以把焊膏擠壓到焊盤(pán)之外，如果焊膏涂敷得較厚，過(guò)大的放置壓力更容易把焊膏擠壓到焊盤(pán)之外，再流焊后必然會(huì )產(chǎn)生錫珠。其解決辦法是：控制焊膏厚度，同時(shí)減少貼片頭的放置壓力。

（5）焊膏中含有水分。如果從冰箱中取出焊膏，直接開(kāi)蓋使用，因溫差較大而產(chǎn)生水汽凝結，在再流焊時(shí)，極易引起水分的沸騰飛濺，形成錫珠。其解決辦法是：焊膏從冰箱取出后，通常應在室溫下放置4h以上，待密封筒內的焊盤(pán)溫度達到環(huán)境溫度后，再開(kāi)蓋使用。

（6）印制板清洗不干凈，使焊膏殘留于印制板表面及通孔中。其解決辦法是：加強操作者和工藝人員在生產(chǎn)過(guò)程中的責任心，嚴格遵照工藝要求和操作規程進(jìn)行生產(chǎn)，加強工藝過(guò)程的質(zhì)量控制。

（7）采用非接觸式印刷或印刷壓力過(guò)大。非接觸式印刷中模板與PCB之間留有一定空隙，如果刮刀壓力控制不好，容易使模板下面的焊膏劑到PCB表面的非焊盤(pán)區，再流焊后必然會(huì )產(chǎn)生錫珠。其解決辦法是：如果無(wú)特殊要求，宜采用接觸式印刷或減少印刷壓力。

（8）焊劑失效。如果貼片至再流焊的時(shí)間過(guò)長(cháng)，則因焊膏中焊料粒子的氧化，焊劑變質(zhì)，活性降低，會(huì )導致焊膏不再流，焊球就會(huì )產(chǎn)生。其解決辦法是：選用壽命長(cháng)一些的焊膏（至少4h）。
