晶振是晶體振蕩器的簡稱,它怕振動和應力。振動與應力,容易引起頻偏和輸出電壓波動。因此,在引線成型、裝焊等工序,一定要避免出現任何產生應力的操作:
(1)引線成型,應避免引線受到過大的應力影響,特別是對那些高端晶振;
(2)布局時,不要靠近拼板的邊處,也不要采用手工分板。
案例如下:

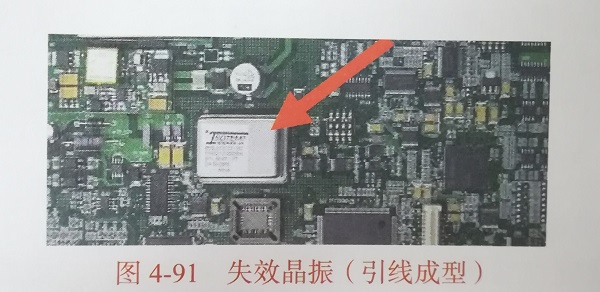

失效晶振如圖4-91所示,晶振引線成型采用的是模板固定剪切的方法。由于采用的成型模板孔經偏大,剪腳時因引腳晃動而產生比較大的應力并傳遞到晶振內部,從而導致晶振頻偏。

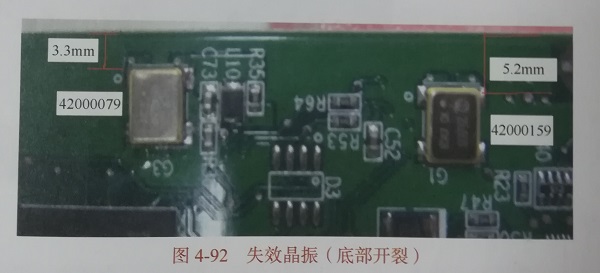

失效晶振如圖4-92所示,主要表現為晶振輸出電壓不正常,有的過高有的過低。正常電壓1.5v-1.6v,不良單板的輸出電壓最高為3.3v,最低為0.5v,沒有規律。
此單板上拼板分離邊位置使用了兩個一樣的晶振,一個距離板邊3.2mm左右,失效率為2%左右;一個距離邊緣5.2mm左右,沒有發現問題。經分析,發現失效品底部開裂,破壞了氣密性。
失效晶振如圖4-93所示,晶振距離板邊距離為1mm,失效原因分析不當。
