1.      應用

根據對PCBA焊接問題的統計分析，0.635mm以下間距的QFP/SOP等密腳元器件的橋連和電源模塊、變壓器、共模電感、連接器等元器件的開焊名列前五大缺陷。

0.635mm及以下間距的QFP/SOP等密腳元器件的橋連，主要是因為印刷的焊膏過厚，而電源模塊、變壓器、共模電感、連接器等元器件的開焊，則是因為印刷的焊膏厚度不足。集中到一點就是焊膏印刷厚度或量不合適。在同一塊PCBA上，能夠兼顧各種封裝對焊膏厚度不同需求的最簡單的工藝方法就是采用階梯鋼網。

階梯鋼網雖然存在使用壽命損壞刮刀刀刃的不足，但在應對復雜的PCBA時，可以有效解決不同封裝對焊膏量的個性需求問題，降低虛焊、開焊的缺陷率。

2.      階梯鋼網的設計

1）階梯方式

階梯鋼網有兩種階梯方式，即局部下沉（Step-down）和局部凸起（Step-up）。一般而言,Step-down方式，隨著印刷次數的增加，蝕刻（下沉）部分的鋼網會(huì )變得松弛，從而會(huì )引起精神細間距元器件焊膏圖形的移位，因此，一般多采用Step-up階梯方式。

2）蝕刻表面的處理

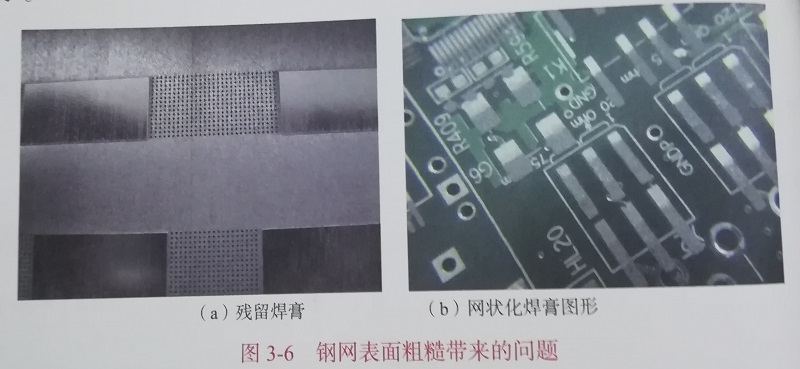

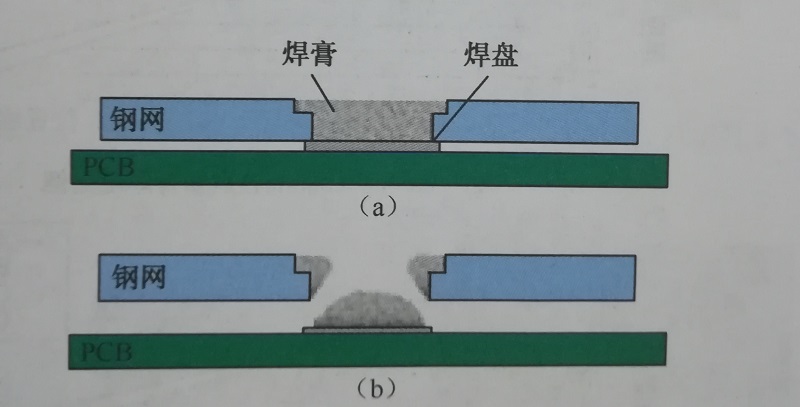

階梯鋼網的蝕刻表面宜做成光亮面。粗糙的表面，往往不利于刮凈焊膏，如圖3-6（a）所示；如果加大刮刀的壓力，很容易引起鋼網移位（因有臺階）、焊膏網狀化，如圖3-6（b）所示。

3）間距要求

（1）厚薄開窗元器件焊盤間距需滿足如圖所示的要求。

（2）鋼網Step-up邊緣與孔邊的間距應大于等于（1mm/1mil）h，如同所示。

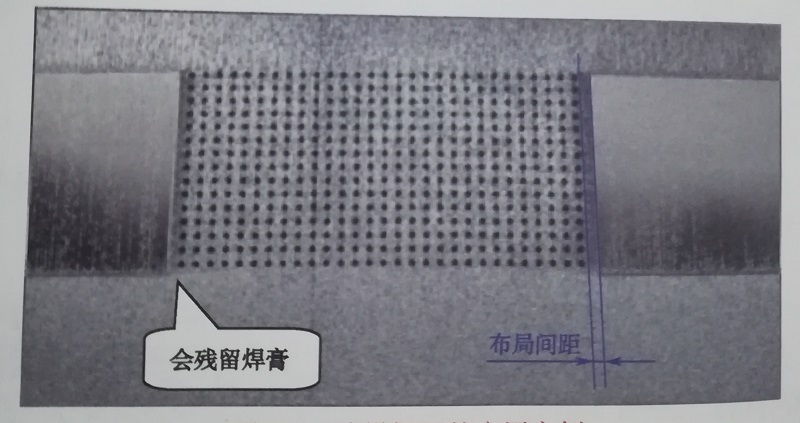

Step-up階梯鋼網，由于臺階的存在，表面容易殘留焊膏，如圖所示，因此，清洗時應該多加注意。

階梯鋼網設計參數

1）鋼網設計

為了了解Step-up對周邊焊膏印刷厚度的影響，設計了一種Step-up厚度的鋼網（見下圖）進行試驗。

基礎厚度：0.12mm（采用厚度為0.2mm不銹鋼制作）；

Step-up厚度：0.06mm、0.08mm；

孔直徑：0.5mm；

孔距：1.0mm。

2）試驗條件

印刷速度：20mm/s；

刮刀壓力：8.4kgf;

脫模速度：1mm/s;

刮刀寬度：480mm。

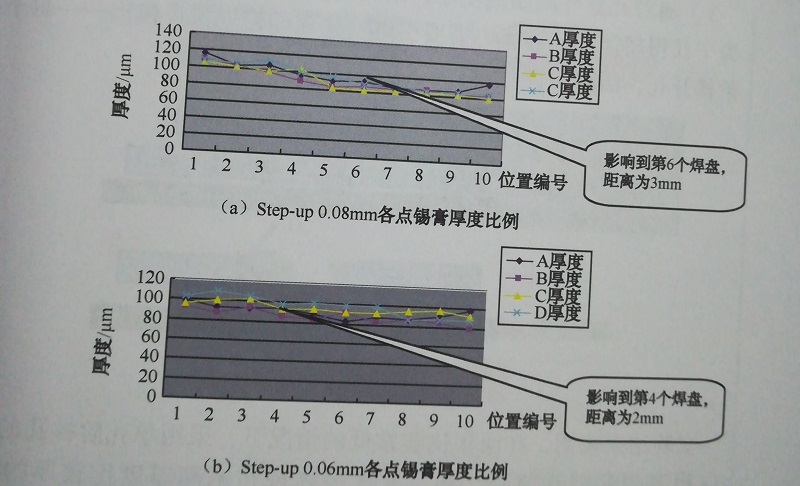

3）試驗數據（如圖所示）

4）結論

每1mil厚的Step-up,影響距離為1mm。

焊膏印刷轉移率

1）轉移率

轉移率是指鋼網開窗內焊膏沉積到焊盤上的體積百分比，用TE表示，即

                TE=100x（沉積焊膏量/開窗體積）

2）面積比與轉移率的關系

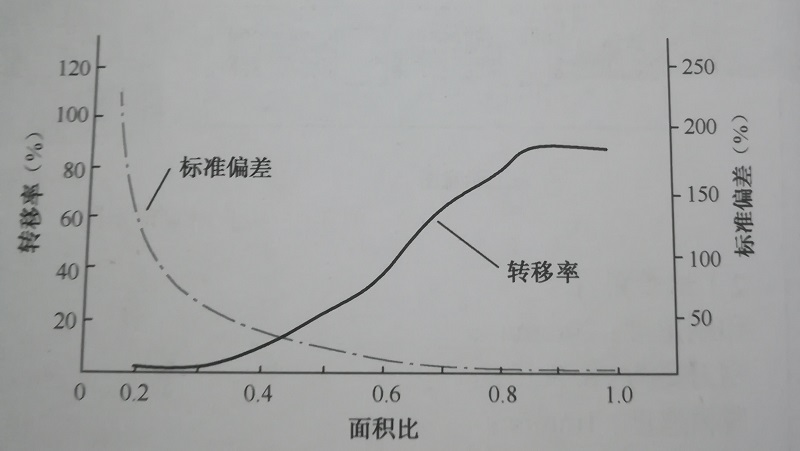

統計分析表明，在焊膏與印刷參數的情況下，轉移率的95%是由面積比決定的。當面積比上升時，轉移率的偏差就會(huì )變小，得到的印刷體積重復性更好，如圖所示。

3）隨著元器件間距的變小，鋼網開孔也在變小，這樣印刷的轉移率會(huì )降低。為了獲得較高的轉移率，需要引進一些新的鋼網設計模型——每個孔單獨做成階梯開孔，如圖所示。

實驗結果表明，在面積比非常低的情況下，采用單孔階梯的鋼網設計，可以提高焊膏的轉移率，其主要優勢體現在鋼網厚度比較厚的情況下，如用8mil/10mil厚鋼網印刷0.5mm間距QFP時，優勢非常明顯。

這也是焊膏立體印刷的基礎。
