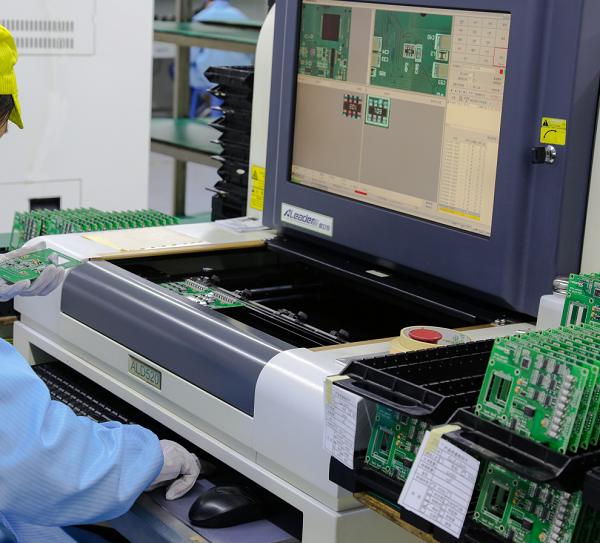

在這個時代，大多數原始設備制造商(OEM)和電子合同制造商不得不使用自動化設備將電子元件焊接到印刷電路板上。此外，用于處理SMT元件的設備與用于處理通孔元件的設備完全不同。根據生產量，公司擁有一條或多條SMT加工生產線。典型的SMT生產線具有以下配置：自動模板印刷機、自動貼片機和具有多個區域的回流焊爐。靖邦的SMT生產線包括一臺自動光學檢測機(AOI)，目前已經升級為3Daoi光學檢測儀。

SMT工藝

印刷是SMT工藝的第一步，使用自動模板印刷機將焊膏涂在裸露的PCB焊盤上。打印機內部的機械夾具將PCB和SMT鋼網固定在一起，PCB上的焊盤和模板上的孔使用打印機的視覺系統完美對齊。模板的厚度、孔的大小、刮刀的壓力和速度控制著沉積在PCB上的SMT焊盤上的焊膏量。

貼裝是SMT的第二步，使用自動“拾放”機器將SMT元器件放置在PCB上。在這臺機器上，機器人設備會(huì )自動將元件放置在PCB上。在此之前，需要使用設計文件（Gerber 文件、BOM 和CAD文件，也稱為XY數據）對機器進行編程。CAD文件包含BOM清單上所有組件的位置和旋轉信息。

回流焊接是smt貼片工藝的第三步，PCB被送入回流爐。焊膏在加熱過程中用作固定元件的粘合劑。使用與所用焊膏相對應的熱曲線對烤箱進行編程。一旦焊膏達到其回流溫度，它就會(huì )熔化。在雙面板的情況下，每一面都必須單獨完成。只有嚴格按照所有規定流程去走才能保證pcba加工的品質。
