在SMT生產線最基本的組成流程有哪些呢？對這些大家陌生嗎？以下告訴大家SMT生產線的構成有哪些。

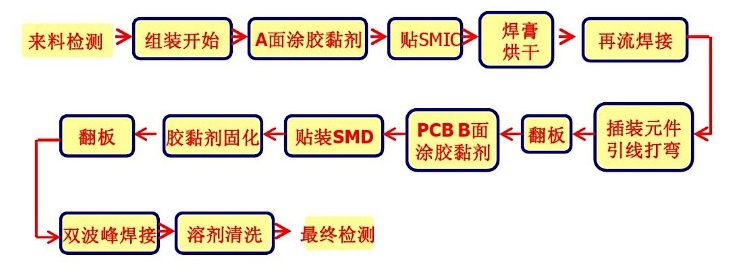

SMT生產工藝一般包括錫膏印刷、貼片和再流焊三個主要步驟。一條完整的SMT生產線包括基本設備必須包括印刷機、生產線SMT貼片機和再流焊機三個主要設備。此外，根據不同生產實際需求，還可以有波峰焊機、檢測設備及pcb板清洗設備等。SMT生產線的設計和設備選型要結合產品生產的實際需要、實際條件、適應性和先進設備生產等這幾種方面來考慮。如圖下是最基本的SMT生產線組成流程圖。

印刷機是將錫膏涂敷在PCB的焊盤圖形上，為SMC/SMD的貼裝提供黏附及焊接的材料。貼片機是把元器件從包裝中取出，并貼放到PCB印制電路板相應的位置上。貼片機是SMT生產線中最關鍵的設備，往往會(huì )占到整條生產線投資的50%以上，其從貼片機生產效率的高低會(huì )制約整條SMT生產線生產能力的發揮，因此提高貼片機設備整體的生產效率具有十分現實的意義。貼片元器件電路板要經過再流焊機是通過提供一種加熱環境，使焊錫受熱融化，從而讓表面貼裝元器件和PCB焊盤通過焊錫膏合金可靠地結合在一起。
