波峰焊工藝與設備
- 來源：靖邦
- 發布日期：2019-09-24 08:46:00
- 加入收藏
- 關注：
SMT貼片波峰焊最早由20世紀50年代英國的 Fry＇s Metal公司發明，是20世紀電子產品貼片加工裝聯工藝技術中最成熟、影響最廣、效率最明顯的一項成果，至80年代仍是裝聯工藝的主流。
波峰焊接原理
波峰焊就是將熔融的液態焊料，借助泵的作用，在焊料液面形成特定形狀的焊料波，插裝和貼裝了元器件的PCB置于傳動鏈上，經某一特定角度以及一定的浸入深度穿過焊料波峰，而實現焊點焊接的過程，也稱群焊或流動焊。這種焊接方法主要用于傳統通孔插裝工藝，以及表面組裝與通孔插裝元器件的混裝工藝，適合波峰焊的表面貼裝元器件有矩形和圓柱形片式元件、SOT以及較小的SOP器件等。
1、單波峰焊。目前波峰焊主要用于通孔插裝電路組件和采用混合組裝方式的SMA的焊接工藝中。波峰焊接技術用于焊接片式元件還比較容易，但焊接四邊都有電極或引線的器件時較國難。因此，當把單波峰焊接工藝用于SMT貼片加工時，就出現了較嚴重的質量問題。如漏焊、橋接和焊縫不充實等缺陷，這些問題主要是由于引線對焊料的拖尾作用(引起橋接)，沿元器件本體末端產生的焊料尾流形成的無釬料“陰影”效應，以及元器件與截留的焊劑氣泡的遮蔽效應等因素造成的。雖然一般在PCB上接近元器件貼裝部位鉆有排氣孔，可以消除由于截留焊劑氣體所引起的缺陷，另外，嚴格的元器件取向設計可以在一定程度上消除無焊料“陰影”效應，但仍難確保焊接的可靠性。

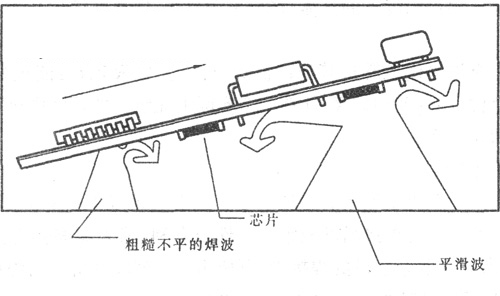

2、雙波峰焊。雙波峰焊的指導思想是。先以較卒且上沖力較大的擾流波，將液態針料攻附在要求焊接的焊盤和 SMCISMD的電極(或引腳)上:然后再以一個寬而平的層流波，將娘點上的釬料加以修整，以去除擾流波留下的缺陷，如橋連和拉尖等現象。因此，前后兩個波峰的作用是相軸相成而又各自擔負不同的任務.前后兩個波峰之間的距離不宜過大，以免 SMC/SMD經過第一波峰后，未立即進入第二波峰，溫度變化不連續而導致 SMC/SMD增加熱沖擊的次數，造成 SMC/SMD損壞(如產生微裂紋等)的可能性增大。但是距離也不能過小，過小就會(huì )形成兩個波相互千找，濺落過程中交會(huì )撞面產生釬料珠。
以上是SMT貼片加工廠深圳市靖邦電子有限公司關于波峰焊的一個發展歷史、工藝原理的簡單介紹，希望對您有所幫助！
