Pcb分板是pcba加工中的一個重要工序。很多時候，為了提高pcb的產量和smt貼片的速度會(huì )將板子進行拼板。而加工完成后，就需要對pcb線路板進行分板工序。下面靖邦科技的技術員就給大家介紹一下三種pcb線路板分板的方法。

一、pcb線路板分板的方法：

1.LED分板機

2.鍘刀式切板

3.走刀式切板機

二、優勢及適用范圍

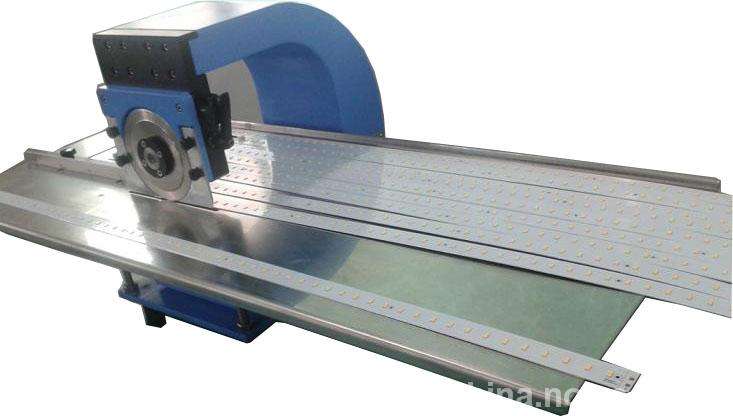

1.LED分板機

適用范圍：裁切大小任意。刀具是高速鋼精密研磨制成的，可以重復使用。采用最新輕量化設計走刀方式，一次完成小剪切應力切板路程，常用于切割有V型槽的易變形的線路板。通常用于切割板材材料玻纖板和鋁基板。刀口注意調整好，否則容易導致線路變形板，帶來不必要的成本損耗。

2.鍘刀式分板機

適用范圍：適用于分切各種原料的基板，對于高硬度的鋁基板、銅基板等相同適用;安全：鍘刀開口較小，只能進板，對操作人員安全有保證;易用，無需培訓即可嫻熟操作;這種方式最大特點是最簡單，操作容易。但是設計是尺寸要求要準確。操作方式有手壓式和腳踩式。也可以做成半自動的

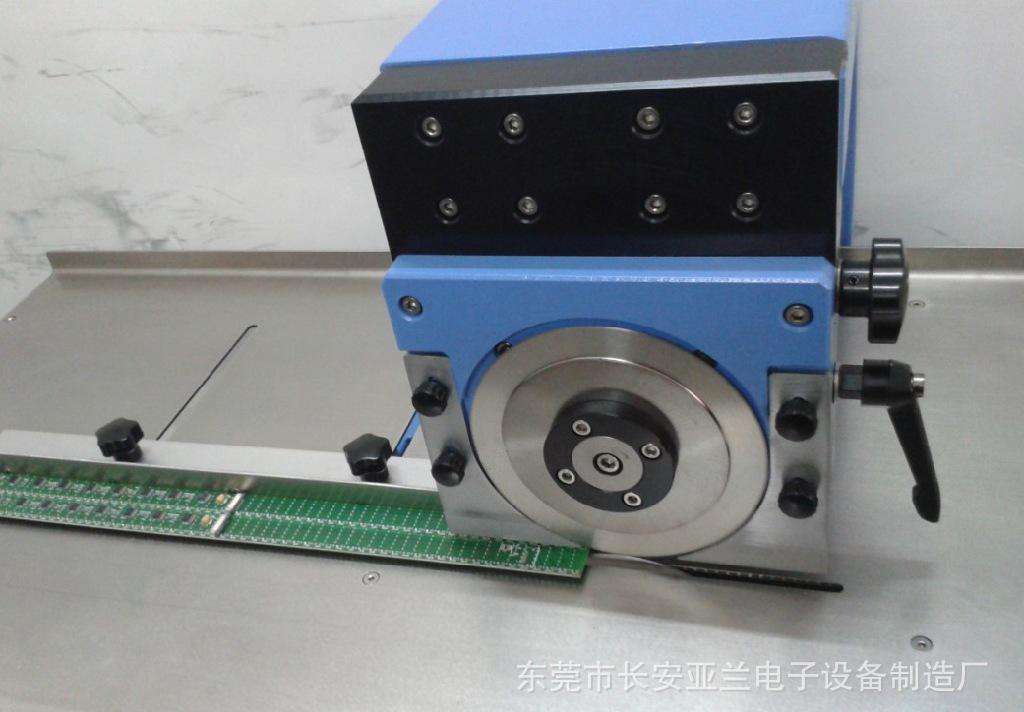

3.走刀式分板機

適用范圍：適用于各種有V槽的PCB、鋁基板、LED燈條、LED電路板的切分，效果佳，速度快，精準控制，不損害線路板上的元器件。該設備采用下直刀和上圓刀片,屬于氣動式PCBA分板機，分板時PCBA通過V槽固定于下刀，通過氣動。切板過程中PCBA不動，圓刀滑移，確保線路板上元器件不因移動而損壞。這種有點類似于led分板機，但切割方式方法不太一樣。上圓刀與下直刀之間的距離可準確調整，可解決零件跨越V槽來實現分板。

以上就是pcba加工中線路板的分板方法。靖邦科技也將持續改進工藝，為客戶提供更加優質的服務。
