最近有客戶需要做高精密pcb，通過靖邦電子的官網（www.cnpcba.cn）來找到我們進行咨詢相關的PCB制板工藝能力。在大多數人的印象中靖邦只是做smt加工的，其實靖邦17年以來已經伴隨中國制造的轉型升級優化了自身的業務范圍，從PCB電路板光板制板-元器件代采-smt貼片加工-組裝測試等服務一站式的解決客戶的產品硬件生產問題。

那么今天我們將與大家一起來分享一下PCB的制板工藝能力

工藝能力

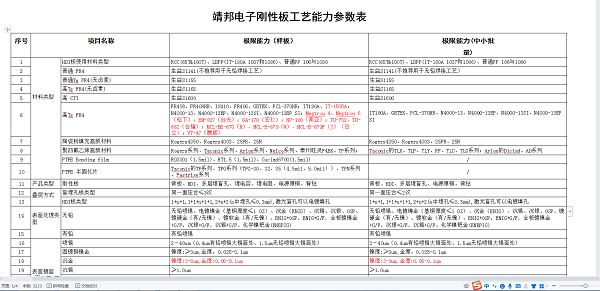

剛性多層板的工藝能力源于廠家，包括一般加工能力與加工精度。其中一些簡單的參數如下：

1、噴錫

2－40um（0.4um有鉛噴錫大錫面處、1.5um無鉛噴錫大錫面處）

2、圖鍍銅鎳金

鎳厚:≥3um；金厚：0.025-0.1um

3、沉金

4、鎳厚：3-8um，金厚：0.05-0.1um

5、沉錫：≥1.0um

6、、沉銀：0.2-0.4um

7、OSP：0.1-0.3um

8、鍍硬金：0.10-4.0(干膜圖鍍工藝＞0.8um以上需評審）

9、鍍軟金：0.10-4.0(干膜圖鍍工藝＞0.8um以上需評審）

10、化學鎳鈀金：鎳:3-8um 鈀:0.05-0.15um 金:0.05-0.1um /11碳油：0.10--0.35mm

11、綠油：10-18um(銅面蓋油),5-8um（過孔蓋油）,線路拐角處≥10um（一次印刷，銅厚

48um以下）48um以下）

12、藍膠：.20--0.50mm

還有很多關于板子的最大尺寸和最小尺寸，最大/小孔徑，最小間距等等。對于PCB認證來說，我們已經通過了GJB9001-2017認。如果您有產品需要加工想進來詳細了解的，詳情請咨詢我們網站小二哦！
