PCBA板中薄型基材的種類和主要特性

電路板是由smt貼片公司在生產加工后形成的，多層電路板時印制板用的基材主要有薄型覆銅箔板、 層間黏結用的半固化片及制作高密度互連多層板（ HDI 板） 用的附樹脂銅箔（ RCC） 和銅箔等。 smt加工廠家根據使用要求不同， 多層板有許多品種和規格。 應按產品的制造工藝和使用要求選擇適合的材料。

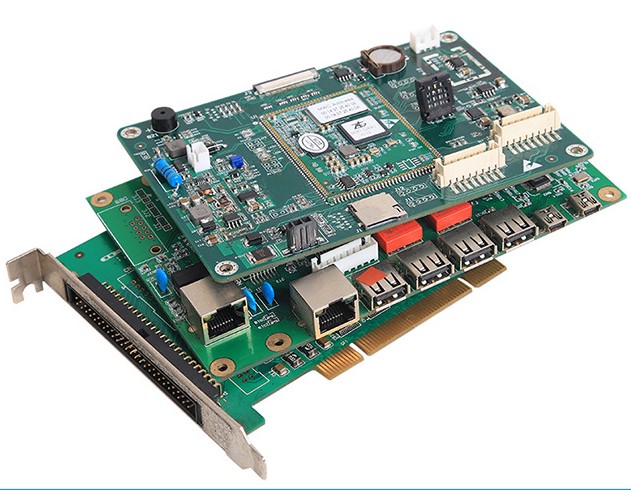

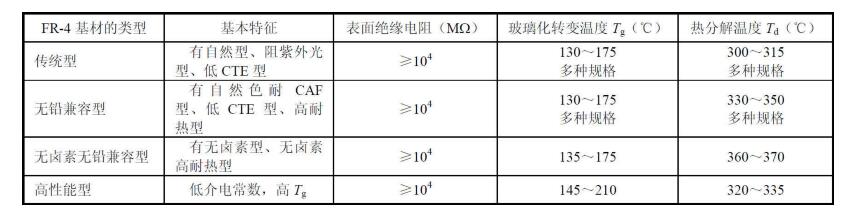

1.在smt電子貼片廠家幾種樹脂的薄型基材中，目前使用最多的是FR- 4型環氧樹脂/ 玻璃布基材，在這一 類型覆銅箔板 中又分為傳統型、 無鉛兼容型、 無鹵素無鉛兼容型和高性能型等多種。 每類中根據對曝光用紫外光的透射能力又分為自然型和阻紫外光型（ UV Blocking）， 具體哪一種， 應按產品的需要和基材的特性滿足程度選擇。各類FR-4型基材的主要特性見表 5- 1。 此表只給出每種類型基材的主要特性的范圍， 具體的技術指標應見基材供應商的說明。 不同供應商采用基材的商品型號不同， 其各項性能具體指標可能有所 差異， 使用時必須根據選定的基材供應商和具體型號查閱其具體性能參數。

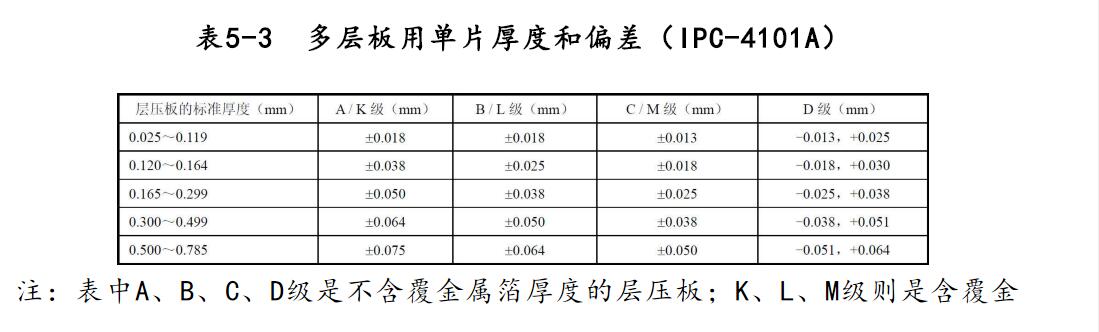

2． 薄型基材的厚度公差要求多層印制板內層板制作質量的好壞，將直接關系到多層印制板的質量。 因此， 多層板用基材的厚度和均勻性，是控制多層板厚度的關鍵， 也是控制高速信號導線特性阻抗的關鍵。 選用薄型基材時， 必須根據設計規定的各層間絕緣層厚度及考慮基材的厚度公差， 做出正確的選擇。 薄覆 銅箔層壓板的基材厚度及單點偏差應符合GB/ T 12630— 90 或 IPC- 4101A 的規定。在國標中沒有分等級， 只規定了不包括銅箔的基材厚度及偏差；而 IPC標準中根據板厚度及其偏差分為三個等級， 并且又 將無銅箔和有銅箔厚度偏差區分， 考慮到對薄型基材厚度偏差的嚴格要求， 又增加一級（ D 級）是用顯微剖切法測量的厚度偏差， 這樣精度更高一些， 有利于考慮對信號傳輸線特性阻抗的控制。 具體要求見表 5- 2 和 表 5- 3。 目前國內主要基材生產公司等企業， 因為會(huì )出口大量基材， 所以都采用 IPC- 4101A 標準。

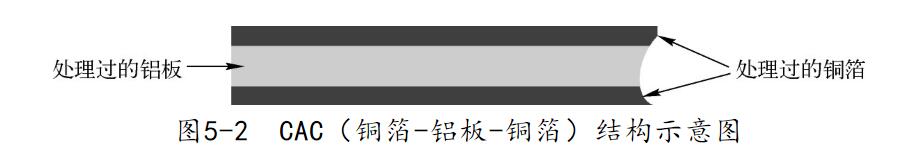

3． 銅箔的厚度多層板基材的銅箔厚度， 應由電路的負載電流要求、 特性阻抗要求以及制造工藝中對導線精度的誤差要求綜合考慮來確定。 但是， 多層板的內層因為散熱條件不如表層導線， 所以?xún)葘鱼~箔應 比表層銅箔稍厚一些， 并且盡量選用標準尺寸范圍內的銅箔。 在采用含微細埋孔、 盲孔的高密度互連多層板以及安裝BGA、 CSP等有機樹脂類封裝的基板中， 因為電流很小， 使所用的銅箔向薄箔型和超薄箔型發展。 同時， 二氧化碳激光蝕孔加工，也要求基板材料采用薄銅箔。 目前9 μ m、 5 μ m 和 3 μ m的電解銅箔已開始應用， 不過這類薄銅箔不是附在較厚的絕緣材料上， 而是在銅箔上涂覆一薄層樹脂， 所以為附樹脂銅箔， 主要用于制造HDI型多層印制板。 此外， 為了適應 印制板高密度互連技術發展的需要， 還有一種新型層壓材料， 稱為金屬基銅箔， 通常用經氧化處理的薄鋁板做基材， 特點是其尺寸穩定性和散熱性好。 該基材根據排列結構有CAC 型（ 銅箔- 鋁板- 銅箔， 見圖 5- 2）、 AC型（ 鋁板- 銅箔）和CA型（ 銅箔- 鋁板）。圖 5- 2 CAC（ 銅箔- 鋁板- 銅箔）結構示意圖

該新型組合層壓材料中的 銅箔是根據客戶要求， 經過氧化、 耐熱性等處理的，厚度為 0. 5oz、 1oz、 2oz 等， 內芯的鋁板厚度 一般為 0. 25mm， 板面周邊由一層耐高溫的不干膠進行黏合。 CAC 材料中有槽孔， 可在制作導電圖形或 層壓時定位用。
