導通孔和焊盤的焊接一直都不是經常被關注的問題。但是在PCBA廠中經常會(huì )遇到因為導通孔與焊盤的連接不良問題，如果按照我們深圳PCBA工廠對于質量溯源的要求，就要從設計的源頭把工藝管控前置化，那么下面靖邦電子就跟大家一起來分享一下導通孔的設計吧：

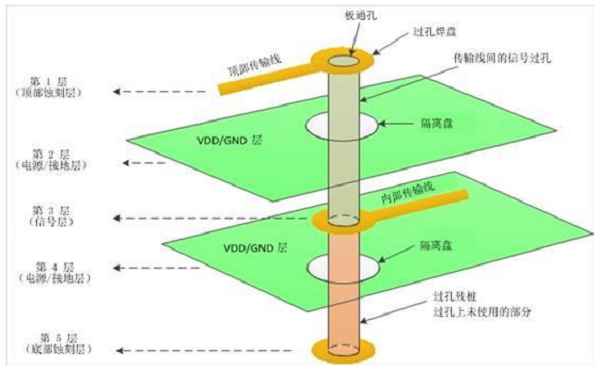

Smt貼片組裝印制電路板的導通孔設計應遵循以下要求：

1、導通孔直徑一般不小于0.75mm。

2、在日常的貼片加工中，除去SOIC和PLCC封裝等元器件除外，在PCB設計和貼片加工中是不能另外在其他元器件下面打導通孔。如果在大尺寸的芯片級元器件底部打導通孔，必須做成理（盲）孔并加阻焊膜。

3、通常不將導通孔設置在焊盤上或焊盤的延長部分及焊盤角上。貼片加工廠應盡量避免在距焊盤0.635mm以?xún)仍O置導通孔和盲孔。

4、導通孔和焊盤之間在設計階段應該要設計一段涂有阻焊膜的細導線相連，這根細長的線總體長度應該大于等于0.635mm，寬度小于0.4mm。

以上是深圳smt貼片加工廠關于導通孔與焊盤連接的相關問題的闡述。希望我們的分享對您的改善有所幫助！
