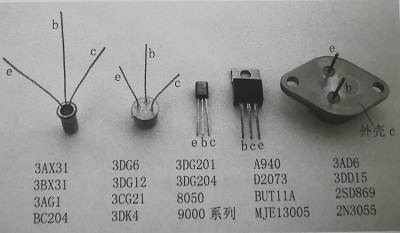

晶體三極管在使用時，各引腳的極性絕對不能認錯，否則必然導致制作的失敗，甚至損毀元器件。圖中標出了幾種常見三極管的各級引腳位置。對于常用的國產金屬外亮封裝的小功率晶體三極管（圖中左邊的兩個管子），其引腳識別方法為：將引腳朝上，等腰三角形底邊（距離較寬的一邊）對自己，三角形頂點朝外，則左邊引腳是發射極e，右邊引腳是集電極c，中間引腳是基極b（口訣是：引腳朝上頭朝下，缺口對自己，左“發”、右“集”、中間“基”）。

 國產塑封小功率晶體三極管（圖中中間的管子），其3個引線腳星“一字形”排列，面對標有型號的一面，從左到右分別是發射極e、基極b和集電極c。塑封且帶敝熱片的中、大功率晶體三極管（圖中右二管子）有所不同，從左到右分別是基極b、集電極c和發射極e，井且中間的集電極c與放熱片是相通的。

 一些金屬封裝的大功率晶體三極管只有兩根引腳（圖中最右邊的管子），它的外亮就是第3根引腳一一集電極c。還有的金屬外殼的高頻晶體三極管有4根引出腳，除了基極b、集電極c和發射極e以外，第4個引出腳是接“地”腳，它僅跟管子的金屬外亮相通，使用時應將其接在電路的“地”端，以避免產生高頻自激。

 遇到其他我們不熟悉的封裝和引腳形式時，要查閱有關資料或用萬用表檢測牌認后再接入電路。比如，我們經常使用的9000系列品體三極管，其引圓排列方式除了如圖所示的從左到右按“＂e、b、c”順序排列外，還有個別廠家按照＂e、、b＂的序排列。因此我們在使用品體三極管時一定要先測一下引腳排列，避免裝錯返工。

 日本的塑料小功率晶體三級管，如果型號后面標有字母“R”，說明其引腳排列與普通管子正好相反。另外，有些常用集成電路僅有3個引腳，例如固定三端集成穩壓器78L05、LM7812等，它們的封裝外形與晶體三級管是一樣的，不要誤認為是國外生產的晶體三極管。
