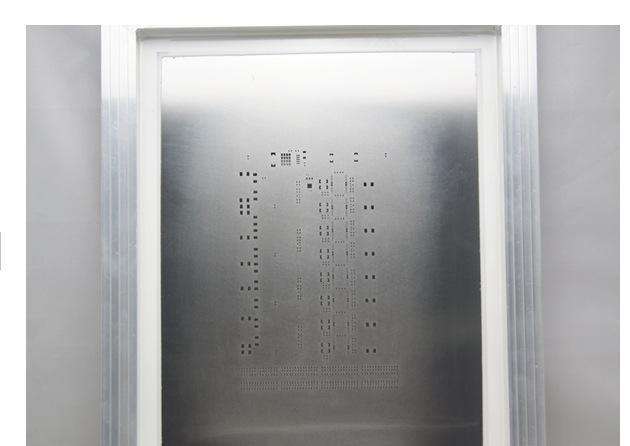

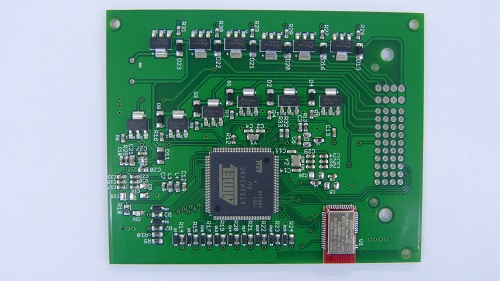

今天我們一起來聊一聊在貼片加工焊膏印刷環節中經常會(huì )用到的一個模板或者說鋼網，它有三種常見的制作模板的工藝：化學腐蝕、激光切割和電鑄成形工藝?；瘜W(xué)腐蝕和激光切割是制作模板的減去工藝?；瘜W(xué)蝕刻工藝是最老的工藝方法，激光切割相對較新，而電鑄成形制作模板是最新的。當最小的間距為0.025英寸以上的應用時，化學腐蝕模板和其他技術同樣有效，當處理0.020英寸以下的間距時，應該考慮激光切割和電鑄成形的模板，目前smt貼片加工廠通常采用激光切割方法制作模板。

一、化學腐蝕法。

化學腐蝕法制造模板是最早采用的方法，由于價廉，至今還在少量使用。制作過程:首先制作兩張菲林膜，上面的圖形應按一定比例縮小，然后在金屬板上兩面貼好膜，通過菲林膜對其正、反面曝光，再經過雙向腐蝕，即可制得金屬模板，最后將它膠合在網框上，經整理后就可以制得模板。

化學腐蝕法制作模板的工藝流程：數據文件PCB一菲林制作一曝光一顯影一刻蝕一鋼片清洗一張網。

二、激光切割法。

激光切割法制造模板是20世紀90年代出現的方法，與化學腐蝕法一樣是一種減去工藝。它利用微型計算機控制二氧化碳或YGA激光發生器，像光繪一樣直接在金屬模板上切制窗口，這種方法具有精度高、窗口尺寸好、工序簡單及周期短等優點。但當窗口尺寸密集時，有時會(huì )出現局部高溫，熔融的金屬會(huì )跳出小孔，影響鋼板的光潔度等。盡管如此，它的優越性仍是有目共睹的，很適合于超細間距、圖形精度高的場合激光切割的另外一個優點是孔壁可成錐形?；瘜W(xué)腐蝕的模板如果只從一面腐蝕，也可成錐形，但開口尺寸可能太大。激光切割法制作模板的工藝流程：菲林PCB一數據文件一取坐標一數據處理一激光切割表面打磨一張網。

三、電鐵成形法。

隨著細間距方形扁平封裝( Plastic Quad Flat Package，QFP)元器件的大量使用，對模板的質量要求也越來越高，無論是腐蝕法還是激光法制作的模板，在印刷細間距器件圖形時，均出現不同程度的堵塞窗口或者經常需要清潔模板底面的問題，給生產帶來不便，因此出現電鑄法制作金屬模板技術，其制作方法與其他方法不同，是一個累加過程。具體做法是：在一塊平整的基板上，通過感光的方法制得窗口圖形的負像(模板窗口為硬化的聚合感光膠)，然后將基板放入電解質溶液中，基板接電源負極，用鎳做陽極，經數小時后，鎳在基板非焊盤區沉積，達到一定厚度后與基板剝離，形成模板。

電鑄成形法制作模板工藝流程:基板上涂感光膜一曝光一顯影一電鑄鎳一成形一鋼片清洗一張網。
