在smt貼片加工廠，PCB生產中引起橋連的問題有哪些？那么下面靖邦來為大家分享工藝因素引起密腳器件橋連的問題。

 密腳器件，一般指引腳間距≤0.80mm的QFP、SOP。密腳器件的橋連是目前業界遇到的缺陷數量占第一位的焊接缺陷，其橋連現象一般有兩種形式：

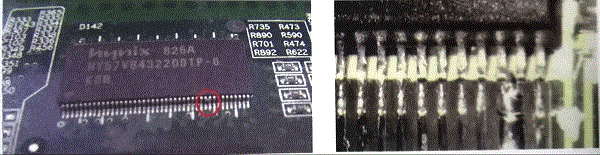

（1）引腳的腰部橋連，如圖所示。

（2）引腳的腳部橋連，如圖所示。

在PCB生產中引發橋連的因素很多，主要有下列幾種：

（1）焊膏量局部過多（鋼網厚、鋼網與PCB間有間隙，器件周?chē)袠撕?、絲印字符）。

（2）焊膏塌落。

（3）焊膏印刷不良。

（4）引腳的變形（多出現在器件的四角位置）。

（5）貼片不準。

（6）鋼網開窗與和焊盤的匹配性不好。

（7）焊盤尺寸不符合要求。

（8）PCB的制造質量，如阻焊間隙、厚度及噴錫厚度的影響。

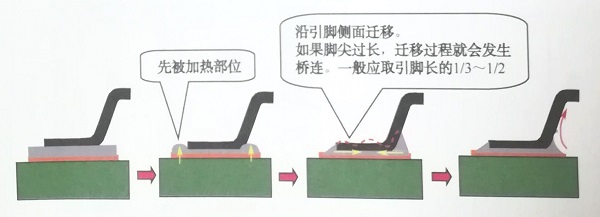

QFP焊點形成過程：首先，引腳腳尖與腳跟處焊膏先熔化，接著熔化的焊膏在引腳潤濕瞬間沿引腳兩側面向焊盤中心遷移，如圖所示。如果焊料過多就會(huì )碰到一起，這就是橋連形成的機理。因此，為避免開焊而采取的向引腳兩端外擴鋼網開窗的方法不可取，這是一種危險的做法。
