smt貼片焊接是電子裝配的核心技術，焊接質量直接影響電子產品的性能和使用壽命。

SMT的質量目標是提高直通率，除了要減少肉眼看得見的缺陷外，還要克服虛焊、焊點內部

應力大、內部裂紋、界面結合強度差等肉眼看不見的貼片加工焊點缺陷。

一、概述

釬焊是采用比焊件(被焊接金屬，或稱母材)熔點低的金屬材料作軒料，將焊件和釬料加熱到高于釬料熔點、低于母材熔化溫度，利用液態釬料潤濕母材、填充接頭間隙，井與焊件表面相互擴散、實現連接焊件的方法。

合格的smt貼片加工焊點必須滿足:①產生電子信號或功率的流動:②產生機械連接強度。

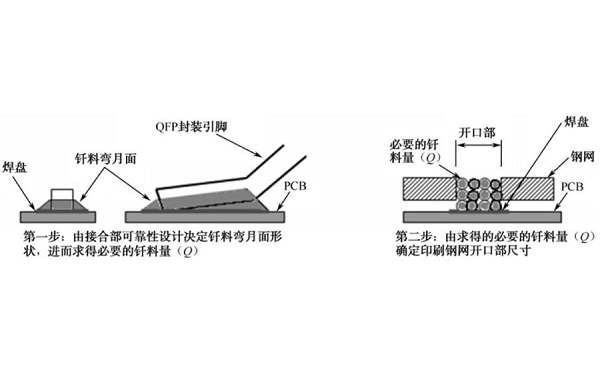

焊接后要使焊點具有一定的連接強度，必須在焊料與被焊金屬之間生成金屬間結合。從焊點

示意圖中看出經過焊接后，在Sn系焊料與銅(Cu)引腳、與Cu焊盤之間生成了結合層:金屬間化合物( Intermetallic Compounds，IMC)CuSn和CuSn，焊點的機械強度與IMC的厚度有關。如果沒有IMC，焊料只是堆在焊料與Cu之間，沒有連接強度:如果MC太多(厚)由于IMC是胞性的，MC與焊料合金、與引腳、焊盤的膨脹系數不匹配，因此過多的IMC也是沒有強度的。

而用肉眼是判斷不了焊點內部的微觀結構及IMC厚度的，針對smt貼片加工廠來講我們學習焊接理論，就是為了運用焊接理論正確設置再流焊溫度曲線，以獲得合格、可靠的優良焊點。

下面簡單介紹軟釬焊基礎知識。

smt貼片加工焊接學中，根據料的熔點，釬焊分為牧焊和硬纖焊。熔點高于450℃的焊接稱為硬釬焊，所用焊料為軟釬焊料。熔點低于450℃的焊接稱為軟鋝焊，所用焊料為軟焊料。在電子裝聯技術各種焊接方法中無論是傳統有鉛焊接(Sn-37Pb共晶合金的熔點179～189℃)還是

無鉛焊接(Sn-3.0Ag-0.5Cu合金的熔點216～22℃)，其熔點溫度均低于450℃，均屬于軟釬焊范疇。
