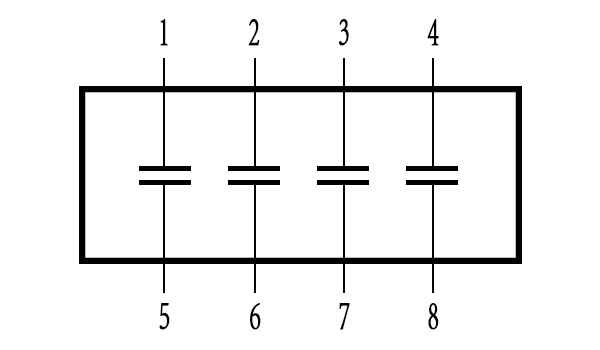

在smt貼片加工生產中，通常情況下比較復雜的PCBA貼片加工都會(huì )有幾百種物料的用量，但是其中用到最多的一定是電阻、電容。那么如果占所有器件總量的37%的一個部件如果出現問題是個多么可怕的后果。因此在貼片加工前必須首先要了解SMT貼片排電容的內部結構，如圖所示，即貼片排電容是由多個貼片電容構成的。

了解了貼片排電容的結構后，我們就知道應該如何對其進行檢測了對貼片排電容的要求是，如果貼片排電容一對引腳間出現了問題，則整個貼片排電容就無法繼續使用了。貼片排電容的檢測步驟如下:

（1）先對待測貼片排電容進行清潔。

（2）選擇數字萬用表的二極管檔，并將紅表筆插在萬用表的V/Q孔的內部結構黑表筆插在萬用表的COM孔。

（3）用子分別夾住四對引腳對其進行放電。

（4）將紅黑表筆分接在貼片排電容的第一對引腳，沒有極性限制，然后交換表筆再測一次。

結論：正常情況下，在兩次測量的過程中，數字萬用表均先有一個閃動的數值，而后變?yōu)?/span>“1.”（即阻值為無窮大）。如果用上述方法檢測，萬用表始終顯示一個固定的數值，則說明電容存在漏電現象；如果萬用表始終顯示“000，則說明電容內部發生短路；如果始終顯示“1.（不存在閃動數值，直接為“1.”），則說明電容內部極間已發生斷路。用此方法對剩下的三對引腳進行測量，看其是否正常，如果都正常，則說明該排電容基本正常。

以上的4個步驟是目前SMT貼片加工廠中使用最多的檢測手段，同時也是執行質量管理標準體系中的一個要求。
